设备配置

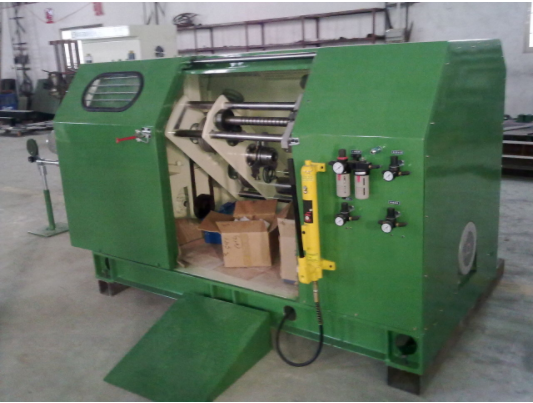

一、框式单绞机 芯线绞线机 绞合机用途

  适合PE、PVC被覆线绞合及中心包带、侧放包带之用

二、框式单绞机 芯线绞线机 绞合机设备特点

本机采用台湾技术改进设计制造，具有噪音低，低损耗之特点，性能稳定，操作简单，可通过更换齿轮取得绞距。

整机采用框式转体结构，气动、澲压式煞车，气压磨擦式张力收线，机架经钢板组焊，膛铣处理，同心精度高，加工配件调质处理，精磨制成。

三、框式单绞机 芯线绞线机 绞合机主要配件牌子

电机:传动主机马达AC 380V  7.5HP广东东莞电机

变频器:传动主机AC 380V  7.5HP正弦变频器

电器件：台属牌士林、天得、瑞升等

四、框式单绞机 芯线绞线机 绞合机技术参数

   1、卷取尺寸: 外径Φ630X内径315 X外宽度390，或具体尺寸依贵厂线轴

2、供线: Φ400～630mm线盘

3、适合单支线径: Φ0.4～3.0mm

4、绞合线径: Max.Φ12mm

5、绞距:更换齿轮取得绞距，每10mm一个绞距，配10对绞距齿轮，绞距范围10～150mm

      6、转速: 750rpm

      7、动力: 主机7.5HP马达

8、煞车: 转体采用DPM20型气、澲压式杀煞车，收线采用NAC10kg气动蝶式煞车、空轴离合器

     9、排线: 正反固定式螺纹丝杆排线

     10、线轴装卸: 采用摃杆式结构， SH-18型10T手动夜压洴非动力推动机械部位实现，线轴盛装量约300KG

     11、传动: 8M同步皮带传动

     12、张力: 张力大小与煞车时间快慢长短依照电磁阀及气压调整

     13、计米: 台属品牌阳明电子6位计米，米到自动停机

3.包带装置

带子转盘:盘径250mm,宽度10mm

包带速度:MAX.2500rpm

适用材料:棉纸、麦拉带、铝泊

     设置动力包带与侧放被动包带

     动力包带部份张力采用台湾0.9KG磁粉离合器

     动力包纸速度与主机单动/连动控制，正反包可选

东莞市瑞创机械有限公司提供的服务内容如下：

1：售前：我们会根据贵司的样品要求和实际生产车间进行深入沟通，能有效产品的针对性。

2：生产中：我们欢迎贵司相关技术人员前来监督，指导，我们也会阶段性的向贵州负责人汇报。

3：出货前：我们会用设备做出合格产品，并经贵司确认方出货。

4：出货后：货到后，相关安装师傅即会到位，工程师也会到们给予相关需要的培训和指导。
